產品中心 · 光源|激光器﹥半導體

Innolume @ SOA半導體光放大器

產品負責人

姓名：李工

電話：0431-85916189

郵箱：info@china-quantum.com

激光器激光器二極管半導體

產品詳情

半導體光放大器（升壓光放大器）是使用半導體提供增益介質的放大器。它們與法布里-珀羅激光二極管的結構相似，但在端面具有抗反射的設計元素。最近的設計包括抗反射涂層以及傾斜的波導和窗口區域，可以將端面反射降低到 0.001% 以下。由于這會從腔中產生大于增益的功率損失，因此它可以阻止放大器發揮激光器的作用。

因?yàn)殚L(zhǎng)距離傳輸時存在信號丟失的嚴重威脅，所以高性能半導體光放大器在放大（光）信號時特別有用。由于光信號被直接放大，之前的電信號轉換就變得多余，從而提高傳輸效率。該技術通常用于WDM網絡中，用于功率分配和損耗補償。

產品特點：

·?高增益:?可達?48dB

·?增益帶寬:?20-110?nm（FWHM)?

·?高飽和輸出功率:?>?15dBm

·?低噪聲系數:?約?5?dB

產品應用：

·?數據通信/電信

·?掃頻、可調諧激光器

·?增強光放大器? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

·?范圍擴展（前置放大器/助推器）

·?光學相干斷層掃描 (OCT)

·?傳感

·?測量

·?組件測試

產品型號及參數：

?¹?– @ – 25dBm 輸入信號，最大增益

²?– @ – 3dB，最大增益

³?– @ ASE 最大值，1 nm 范圍內的 RMS，10pm分辨率

光纖耦合BOA典型參數（新）

產品型號	增益平均波長	增益帶寬 FWHM ¹	輸出功率¹	飽和輸出功率²	ASE波紋RMS³	PER	工作電流
產品型號	nm	nm	mW	dBm	dB	dB	mA
BOA-1060-80-YY-120mW	1060	80	120	20	0.01	20	400
BOA-1310-50-YY-200mW	1305	50	250	21	0.1	18	1000

參數型號

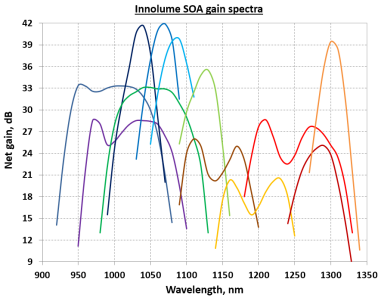

型號	SOA-1290-40-YY-25dB	SOA-1250-110-YY-27dB	SOA-1190-90-YY-20dB	SOA-1140-90-YY-24dB	SOA-1130-20-YY-35dB	SOA-1080-20-YY-40dB	SOA-1060-90-YY-30dB	SOA-1060-20-YY-40dB	SOA-1030-20-YY-40dB	SOA-1020-110-YY-27dB	SOA-1000-100-YY-30dB	SOA-780-20-YY-30dB
基礎參數
增益平均波長	1285 nm	1250 nm	1190 nm	1140 nm	1125 nm	1080 nm	1060 nm	1060 nm	1030 nm	1020 nm	1000 nm	775 nm
增益帶寬 FWHM	45 nm	110 nm	90 nm	90 nm	25 nm	27 nm	90 nm	22 nm	20 nm	110 nm	100 nm	20 nm
小信號增益	24 dB	27 dB	20 dB	24 dB	35 dB	38 dB	30 dB	40 dB	40 dB	27 dB	33 dB	32 dB
飽和輸出功率	12 dBm	15 dBm	15 dBm	17 dBm	15 dBm	17 dBm	18 dBm	18 dBm	18 dBm	15 dBm	18 dBm	15 dBm
噪聲系數	7.5 dB	7.5 dB	6.5 dB	4.5 dB	10 dB	7 dB	5 dB	8 dB	8 dB	7.5 dB	6.5 dB	6.5 dB
獲得最大波長	1290 nm	1210 , 1280 nm	1160, 1225 nm	1110, 1170 nm	1125 nm	1085 nm	1060 nm	1065 nm	1030 nm	970, 1040 nm	960, 1030 nm	775 nm
頻譜增益下降	- dB	6 dB	5 dB	5 dB	- dB	- dB	- dB	- dB	- dB	4 dB	1 dB	- dB
ASE power	1 mW	5 mW	0.7 mW	1 mW	30 mW	40 mW	7 mW	60 mW	70 mW	15 mW	25 mW	7 mW
ASE波紋 RMS	0.02 dB	0.05 dB	0.02 dB	0.01 dB	0.03 dB	0.02 dB	0.02 dB	0.02 dB	0.03 dB	0.02 dB	0.02 dB	0.03 dB
PER	20 dB	20 dB	20 dB	20 dB	20 dB	20 dB	20 dB	20 dB	20 dB	20 dB	20 dB	14 dB
工作電流	400 mA	900 mA	300 mA	400 mA	600 mA	400 mA	400 mA	400 mA	400 mA	450 mA	600 mA	300 mA
